業界過去にない全く新しいパネル割付CADシステム

平面図

簡単な操作で通芯を作成し、補助線・壁芯を使い短時間に平面図を作成。作成された平面図から自動で立面図が立ち上がります。汎用CADの機能をフルに活用できるので思いのままの図面を作成することができます。

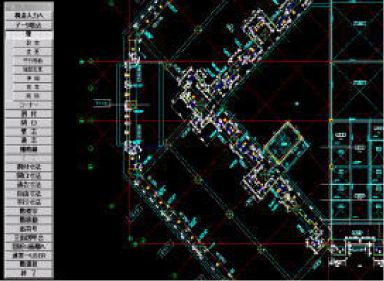

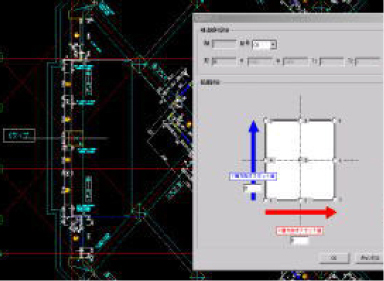

構造入力(平面図)

P4CADのノウハウを生かし、平面(伏図)で柱・梁・スラブの構造入力を行うことができます。入力されたデ-タをしようして、部材の干渉計算を行い正確な立面図ふができます。さらに強力な複写・編集機能も用意しました。

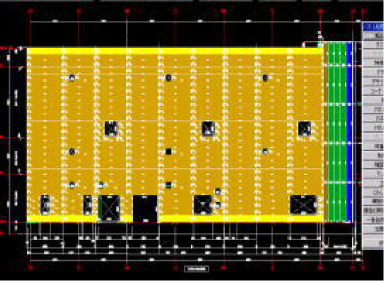

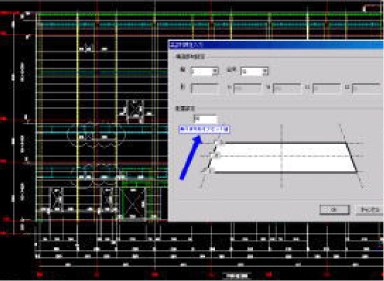

構造入力(立面図)

平面図から自動作成された立面図でも自由に外形を追加することができます。作成した立面図は平面図とリンクする,しないを部分的に切り替える機能があります。書き込みも編集画面へ進まなくてもその場でOK。

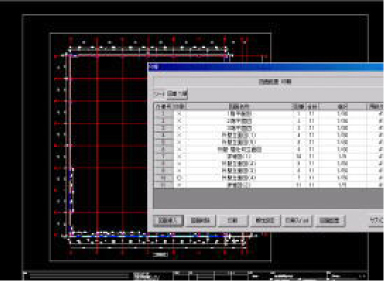

図面配置

作成された平面・立面割付図、詳細図を 図面ごとに縮尺、範囲を設定しながら配置することができます。作成された図面の印刷は項目に○をつけて下部のボタンを押すだけ。連続で印刷することが可能です。

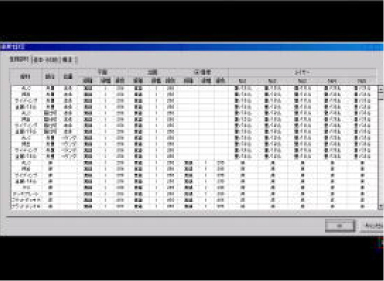

注文書

作成された図面をもとに、瞬時にかつ正確に注文書を作成することができます。作業は色分けしてあるのでわかり易く、パネルの種類、階、面、工区など、自由に分割することが可能です。

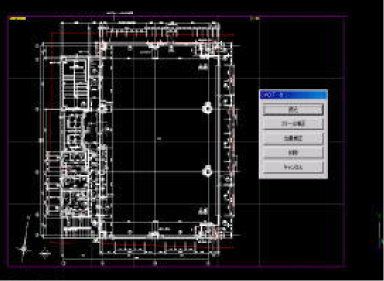

インポート

@Panelのデ-タ形式はdwgAutoCADデ-タ-はもちろん、DXFデ-タも取り込めます。

エクスポート

作成したCADデ-タを取引先の様々なCADで読み込めるよう、AutoCADのDWG<DXF<PDFを用意しました。文字化けなどに悩まされることはありません。
